Nos prestations

Vous pouvez consulter nos différentes modélisations 3D sur notre page Sketchfab

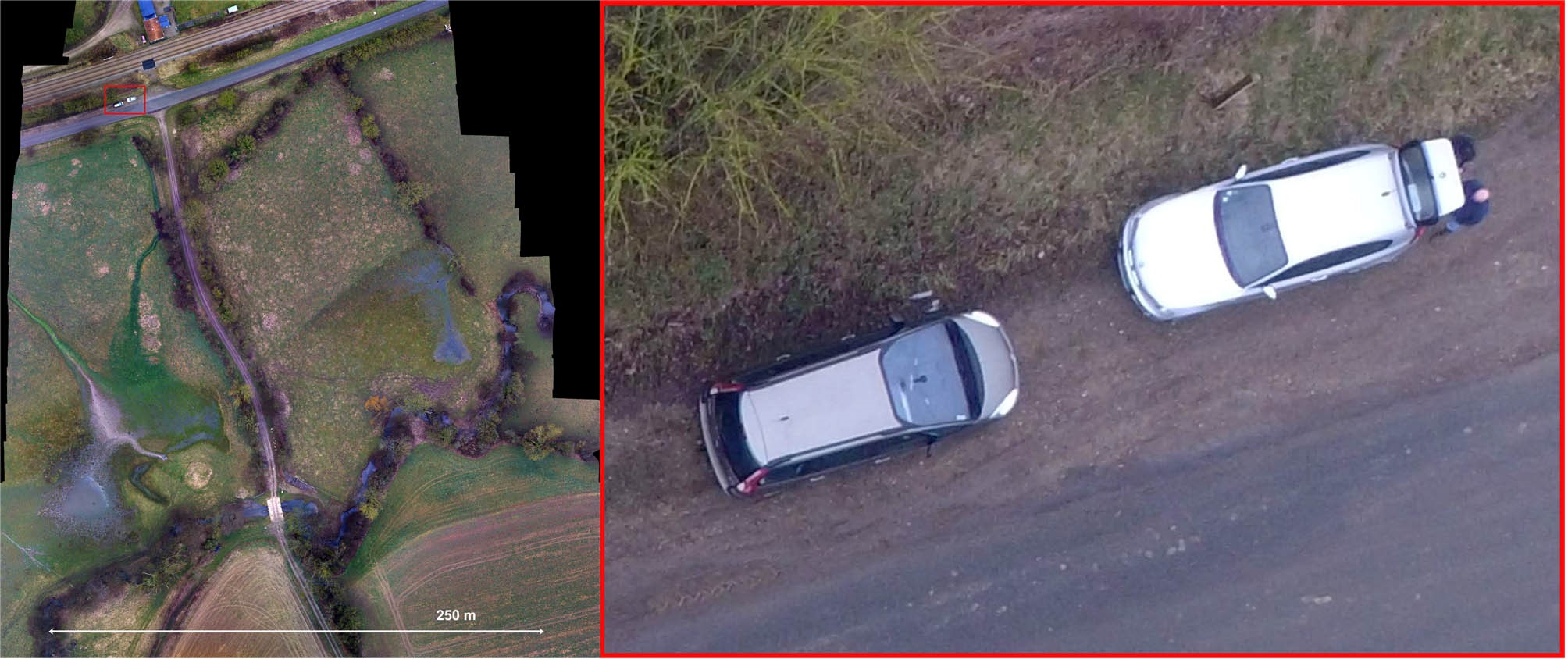

Orthophotographies aériennes

Ces orthophotographies sont composées à partir d’une couverture photographique aérienne réalisée avec un drone ou un ULM. Après traitement, nous obtenons une image exempte de toute distorsion. Elle se caractérise par une échelle uniforme sur toute sa surface, chaque point est superposable à une carte plane qui lui correspond. Ces orthophotographies peuvent servir de fonds cartographiques dans les Systèmes d'information géographique (SIG). Il est parfaitement possible d’effectuer des mesures comme s’il s’agissait d’une carte standard.

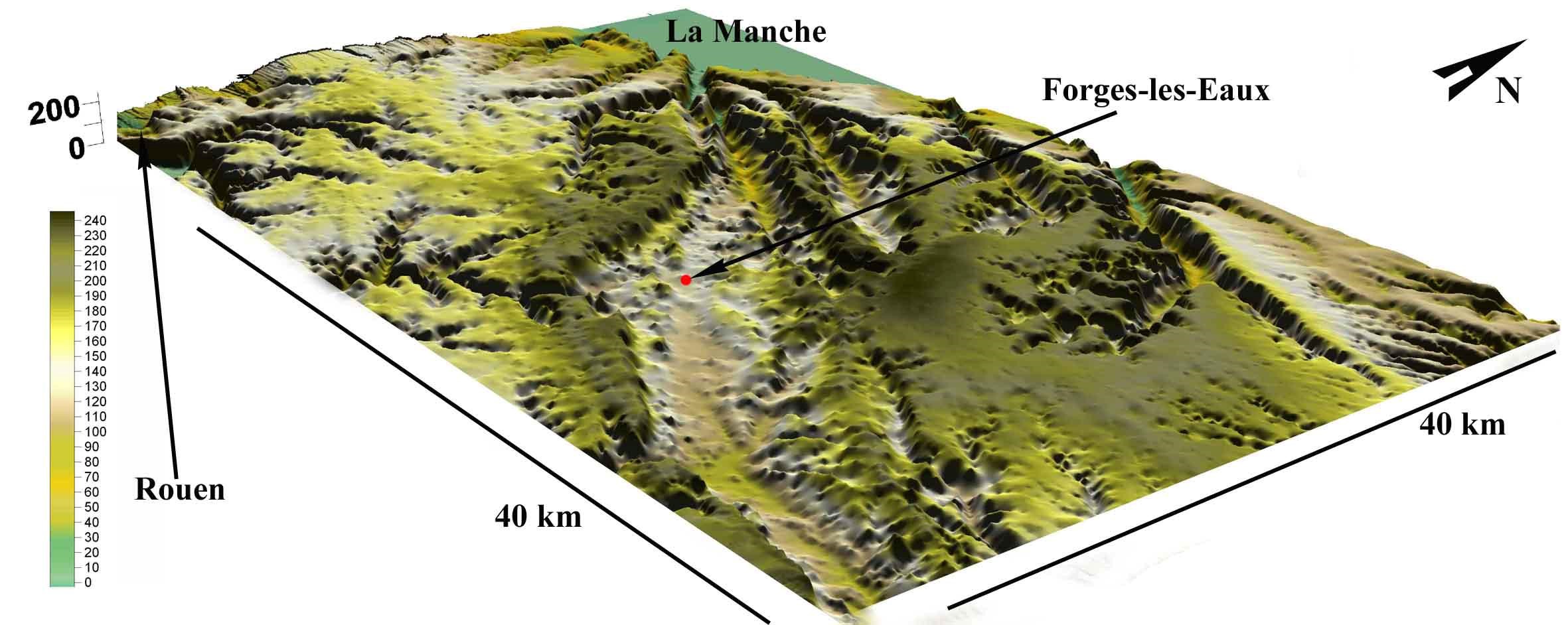

Photogrammétrie sur de grandes surfaces

Nous proposons des modèles 3D dynamiques couvrant de très grandes surfaces, de 50 ha à un demi-département, pouvant être exportés dans des SIG. Ils peuvent être manipulés informatiquement pour faire apparaitre des informations ténues, notamment les élévations ou des dépressions. Une fois recalés géographiquement, ils sont utilisables pour faire apparaitre les zones inondables, ou celles à fort taux d’érosion.

Orthophotographies verticales

La technique reprend celle déjà présentée de l’orthophotographie aérienne, mais l’opération est effectuée sur une surface verticale, comme le mur d’un bâtiment. Suivant l’élévation de la structure, un drone ou une perche couplée avec un capteur optique peuvent être utilisés.
Ces orthophotographies peuvent atteindre de résolutions inférieures à 0,3 mm/pixel. Utilisées sur des monuments, ces images permettent à des professionnels de dresser des états sanitaires des façades sans recourir à des nacelles. Elles sont également employées par les archéologues du bâti comme base des études « pierre à pierre » et ce, sans avoir à monter des échafaudages.

Modélisation 3D de bâtiments

Nous produisons des modèles 3D texturés, basés sur des photographies numériques obtenues avec un drone ou des perches. Nous couplons la prise d’information avec un levé laser effectué grâce à une station totale, nos modèles sont ainsi parfaitement proportionnels. Pour un même bâtiment, nous pouvons assembler des modélisations de l’intérieur et de l’extérieur puis pratiquer des coupes, pour rendre visibles et intelligibles des parties complexes, inaccessibles ou non sécurisées. Cette technique peut être utilisée pour de la valorisation, mais également en architecture pour comprendre les techniques de construction. Ces images de synthèses en trois dimensions peuvent être utilisées par une imprimante additive ou une machine à CN pour produire des maquettes 3D à la taille désirée. Nous disposons également du matériel pour modéliser des pièces dépourvues d’éclairage (crypte, salles souterraines, etc.).

Modélisation 3D d’objets

Nous pouvons modéliser l’intérieur et l’extérieur d’objets complexe et rendre des coupes, impossibles à obtenir autrement. La précision obtenue avec les modèles 3D d’objets précieux ou archéologiques permet tout autant la valorisation, l’exposition virtuelle que la recherche..

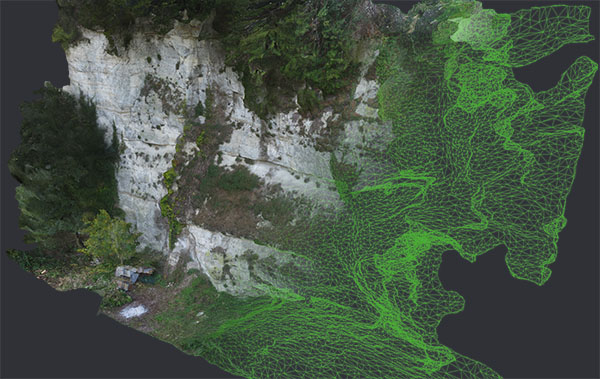

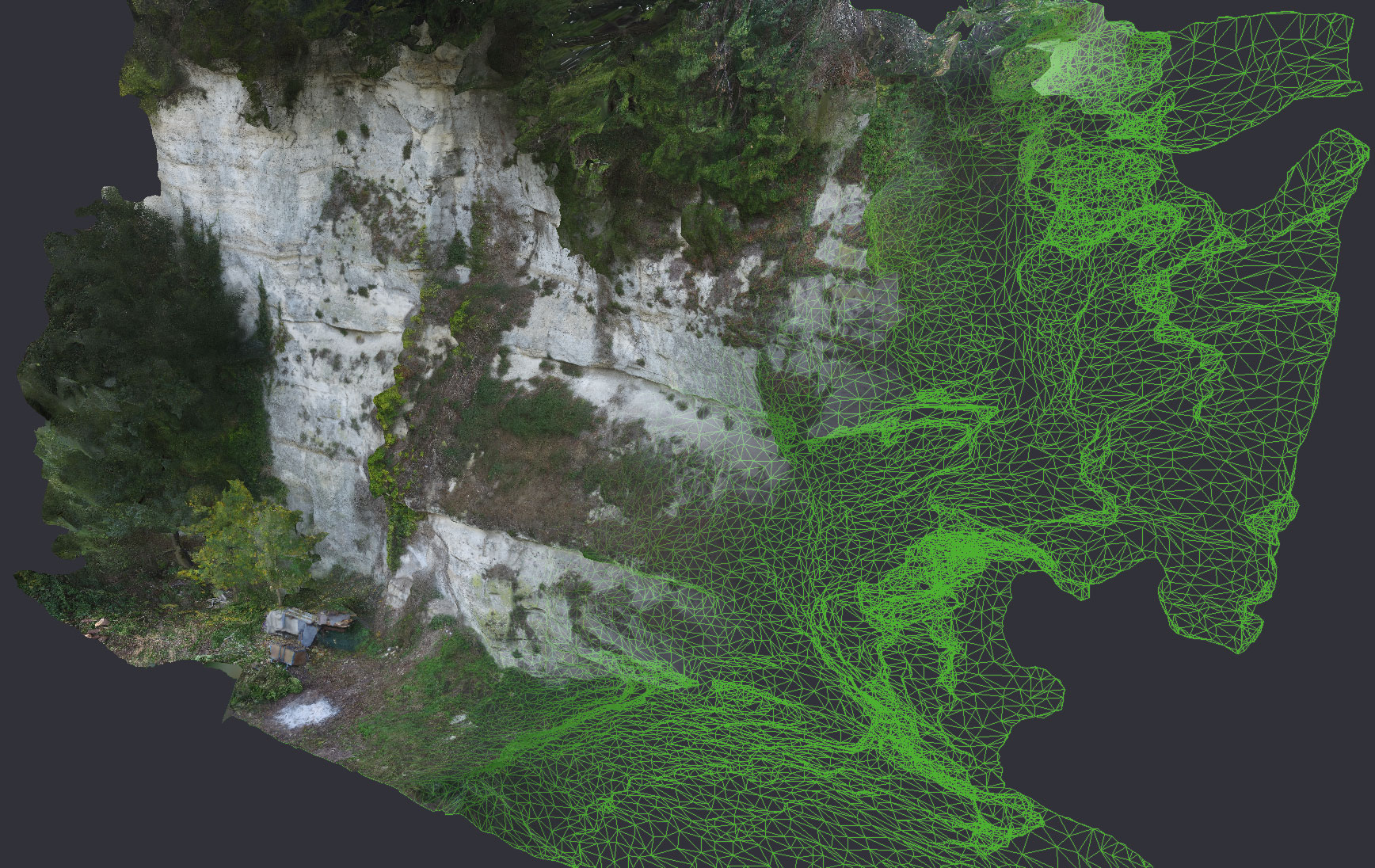

Relevé de massifs verticaux - falaises

Ce type de relevé combine les ressources de la topographie et le potentiel des drones. Nous réalisons une photogrammétrie qui est ensuite redressée en utilisant les données collectées sur le terrain grâce à une station totale. Le résultat permet la prise de mesures très précises, mais également de suivre les phénomènes d’érosion et d’effondrements dans le temps, en mesurant les volumes disparus entre deux prises d’information. Nous pouvons également fournir un orthophotographie thermique vertical. Cet assemblage d’images thermographique du relief permet de repérer les secteurs où la roche est dégradée par l’eau. Les deux images, optiques et thermiques, sont recalées entre elles pour pouvoir localiser précisément les zones problématiques.

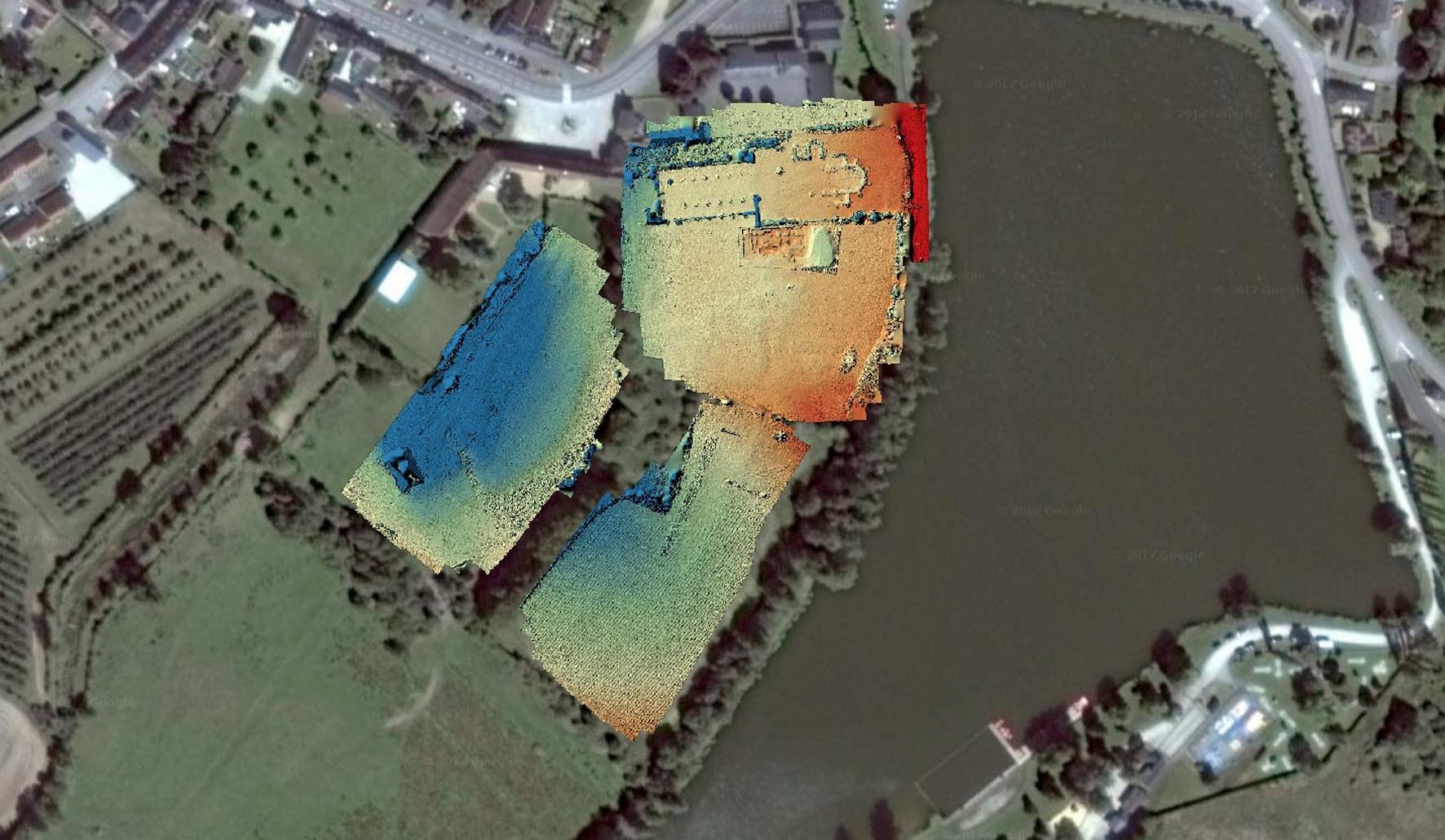

Système d’Information Géographique

Les données géographiques sont collectées sur le terrain par un opérateur avec différentes techniques (canne GNSS + réseau Orphéon, station totale, drone…). Les orthophotographies que nous produisons sont parfaitement intégrables dans les différents SIG du marché, libres (Qgis) ou payant (ArcGis…).

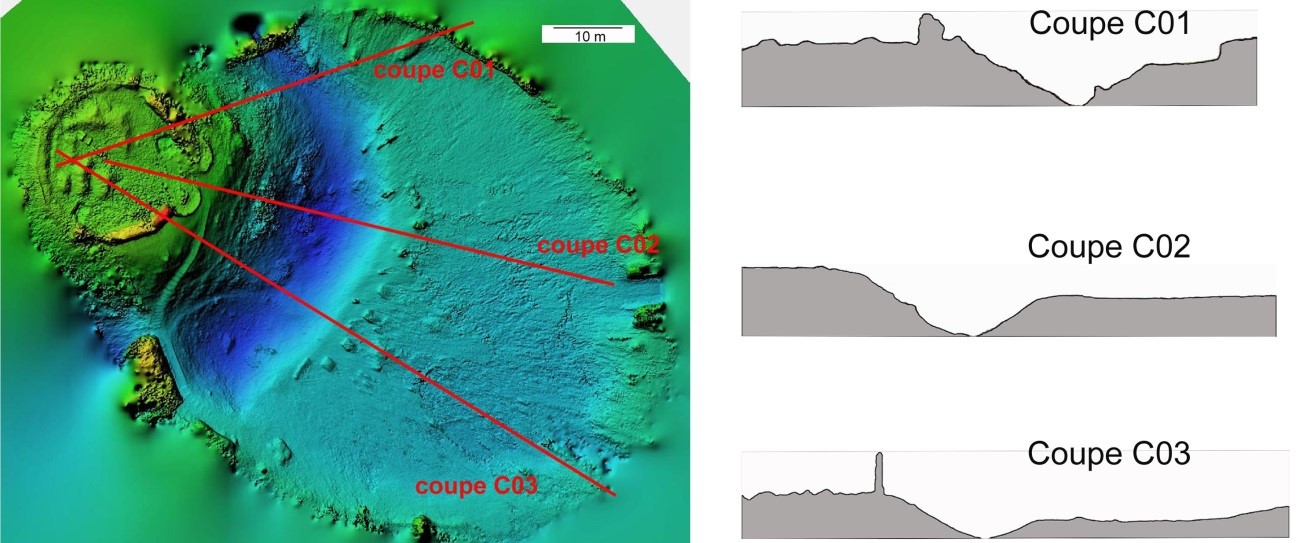

Modèle Numérique de Terrain

Un Modèle Numérique de Terrain (MNT) est obtenu en partant de la photogrammétrie d’une étendue. Le traitement permet d’obtenir une première image synthétique, appelée MNE (Modèle Numérique d’Elévation) contenant toutes les données altimétriques du terrain. Cependant, le MNE recèle également les informations concernant les constructions et la végétation. Ces dernières doivent être retirées informatiquement pour disposer de l’information touchant au terrain nu, et ainsi fournir un MNT (Modèle Numérique de Terrain). Ces cartes très précises sont destinées, entre autres, à l’analyse topographique d’un environnement.

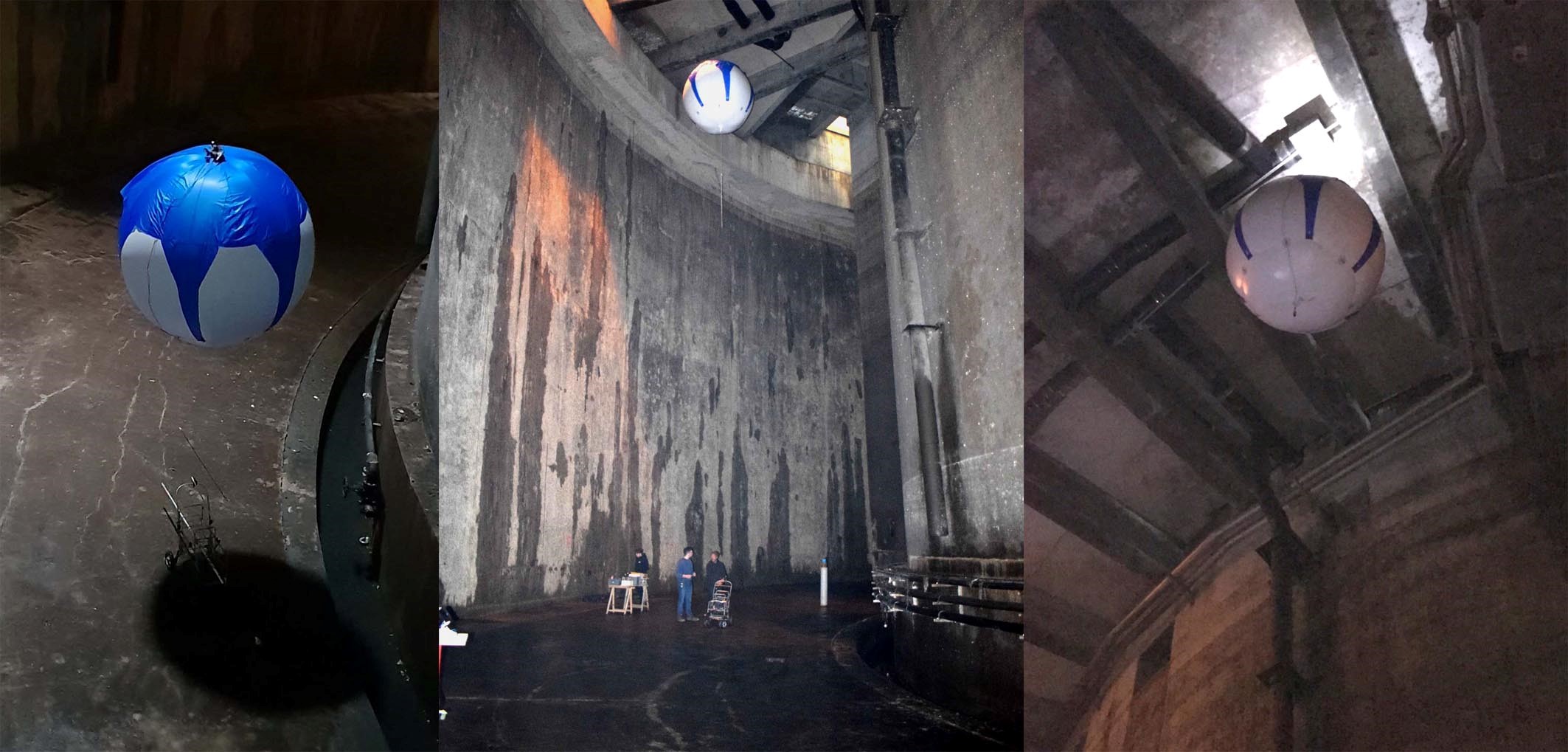

Relevés et modélisation en intérieur par ballon

Il est parfois difficile voire impossible de réaliser des prises d’information dans des endroits en intérieurs, quand les drones et les perches ne peuvent être utilisés pour des raisons de sécurité (vitraux, environnements fragiles…), de très grandes hauteurs (voutes de cathédrales) ou en cas d’absence de signaux GPS (cavités souterraines, bunkers…). Pour répondre à ces problèmes, nous avons développé un concept original : un ballon à hélium, emportant à son faîte une caméra stabilisée et radioguidée dans les trois axes ainsi que l’éclairage nécessaire à la prise de vue. La résolution de la photogrammétrie finale se décide en concertation avec le client. Dans le cas d’une étude sanitaire d’un bâtiment ancien, une caméra thermique peut également être employée sur le ballon pour détecter des infiltrations invisibles vues du sol.

Lasergrammétrie – relevé de structures par laser

La lasergrammétrie ou relevé par capteur laser, est une technique d’acquisition qui peut être employée dans des domaines très divers. Nous proposons son utilisation pour des relevés complexes en intérieur : charpentes médiévales, souterrains, conduits exigus, etc. Un des avantages de cette méthode est lié à la rapidité d’acquisition et à sa précision.

Relevés et modélisation de puits et conduits verticaux secs

Le relevé de conduits verticaux (puits, accès à des salles souterraines…) est toujours délicat. Pour répondre à ce problème, nous avons conçu un module d’investigation qui est descendu dans la canalisation. Ce module emporte un capteur optique orientable dans les trois axes ainsi que la lumière nécessaire à la prise de vue. La photogrammétrie finale peut être développée et ainsi autoriser une étude de la construction de la structure.

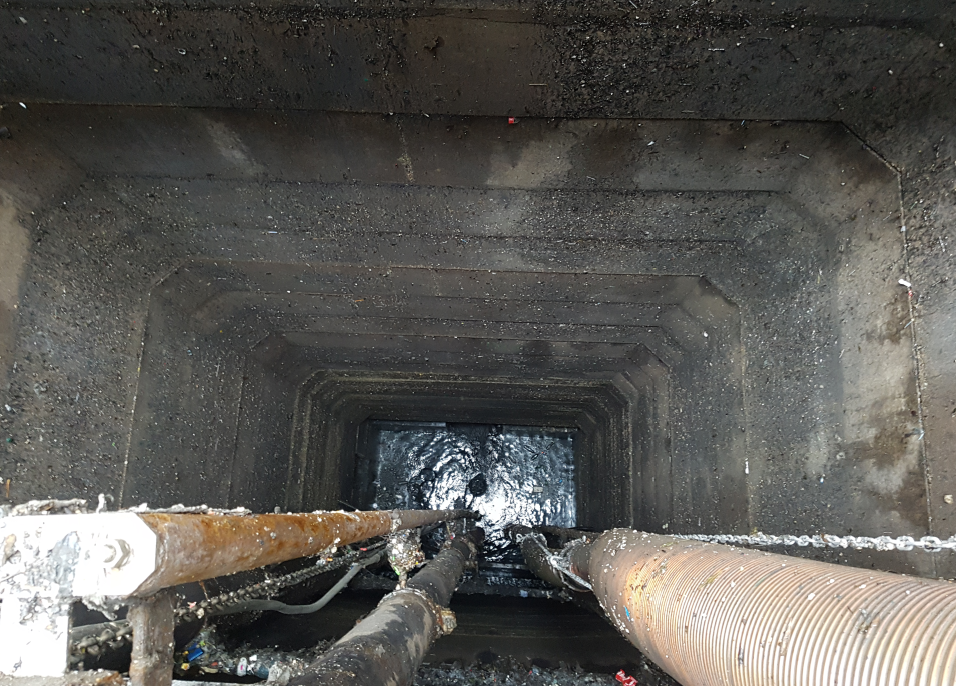

Relevés et modélisation de puits et conduits verticaux immergés

Un module étanche a également été conçu, pour relever les parois des puits en eau.

Recherche de déformation sur un toit

Après un relevé par drone d’un bâtiment, une photogrammétrie est produite d’où est extraite une orthophotographie du pan de toit considéré. Les informations altimétriques de chaque point de la toiture sont récupérées pour faire apparaitre les moindres altérations dans le plan, notamment les affaissements. Cette technique permet donc de disposer d’un visuel très précis du toit, pour évaluer l’état des composants du revêtement (tuiles, lauzes, ardoises, etc.) et d’une image synthétique pour constater les déformations structurales de la charpente.

Recherche d’altérations sur des structures bâties en béton

Les structures en béton construites après la seconde guerre mondiale présente souvent des altérations. Leur recherche et leur localisation est difficile. Nous avons développés un équipement et un protocole pour répondre à ce type de mission. L’opération comporte plusieurs étapes, dont la genèse d’un orthophotoplan, d’où est extrait une image synthétique pour faire apparaitre les « reliefs » à la surface du béton. Un orthophotoplan thermique est également réalisé.
Ces trois images sont redressées et recalées entre elles comme des calques. Sur chacune d’entre elles des informations sont recherchées :
-les taches de rouille et fissurations sur l’orthophotoplan.
-les gonflements, de trous, de pertes de matière ou d’écaillages à la surface du béton avec l’image synthétique.
-Les poches, les fissurations ou les gonflements vont contenir de l’eau. L’évaporation de l’eau étant endothermique, cette diminution de la température sera visible sur l’image thermique
La somme des trois calques permet de disposer d’une cartographie précise et munie d’une échelle, de l’état des parois et des dégradations présentes.
